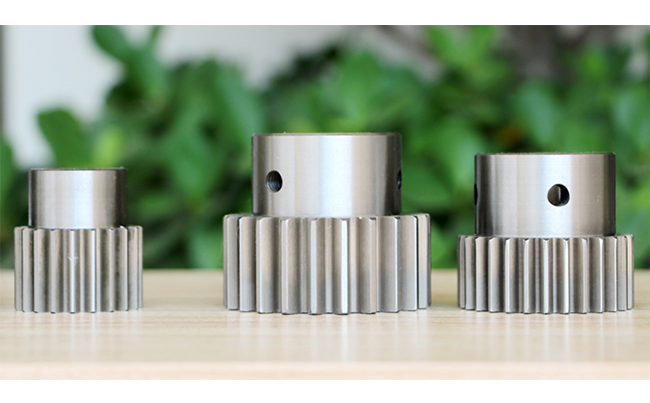

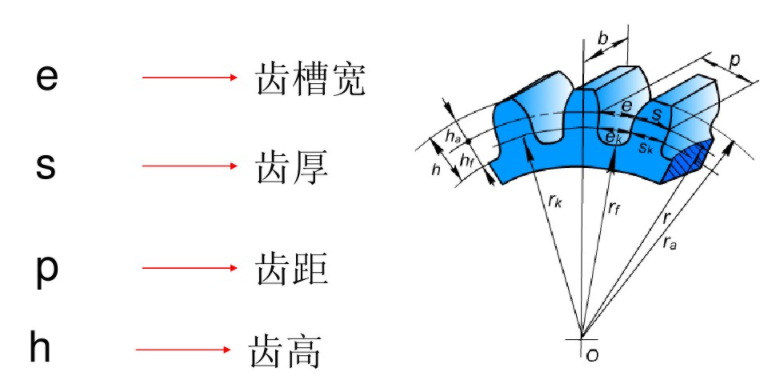

直齒圓柱齒輪為齒輪產品中的一大類，產品的基本參數有模數、齒數、分度圓壓力角、齒頂高系數、頂隙系數、齒槽寬、齒厚、齒距及齒高等等。
1、模數M：是決定齒輪尺寸的一個基本參數。當齒輪齒數相同，模數越大，其尺寸也越大。模數M=齒距P/圓周率π，單位mm。
2、齒數z：齒輪整個圓周上輪齒的數量，數量取決于直徑和模數等。
3、分度圓壓力角a：齒輪齒廓曲線和分度圓交點處的速度方向與該點的法線方向之間所夾的銳角，一般采用20°壓力角。
4、齒頂高系數ha*：是計算齒頂高的總要參數，取標準值， ha*=1或0.8，齒頂高是齒輪圓到分度圓的距離。
為使車輛的齒形勻稱，齒頂高和齒根高與模數成正比，對于標準齒輪，規定ha=ha*m。
5、頂隙系數c*：齒輪嚙合時，為使一個齒輪的齒頂面不和另一個齒輪的齒槽底面相抵觸，輪齒的齒根高要大于齒頂高，也就是要留有一定的徑向間隙（頂隙C）。齒根高是指分度圓到基圓的距離。
頂隙系數c*是計算齒根高和全齒高的總要參數，取標準值，c* =0.25或0.3。對于標準齒輪，規定C=C*m，C*C為頂縫隙系數。
更多直齒圓柱齒輪基本參數說明，可向峰茂廠家技術免費咨詢，峰茂品牌可根據你實際應用要求選擇出合適的齒輪傳動解決方案給到您。
