齒條加工工藝方法有很多,如滾齒、珩齒、插齒、剃齒、磨齒等等,而不同精度要求的產品在具體加工上也有區別,不清楚的可點擊文章“齒輪齒條精度”查看相關說明。

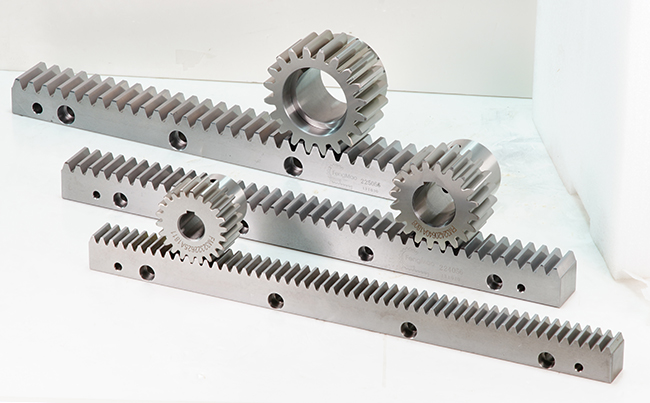

齒條加工:
1、滾齒:齒輪滾刀的原型是一個螺旋角很大的螺旋齒輪,因齒數很少(通常齒數z=1),牙齒很長,繞在軸上形成一個螺旋升角很小的蝸桿,再經過開槽和鏟齒,便成為了具有切削刃和后角的滾刀。滾齒屬于展成法加工,其工作原理相當于一對螺旋齒輪嚙合。
2、珩齒:采用盤形模數銑刀或指狀銑刀銑齒屬于成形法加工,銑刀刀齒截面形狀與齒輪齒間形狀相對應。此種方法加工效率和加工精度均較低,僅適用于單件小批生產。
3、插齒:插齒時,插齒刀與工件相當于一對圓柱齒輪的嚙合。插齒刀的往復運動是插齒的主運動,而插齒刀與工件按一定比例關系所作的圓周運動是插齒的進給運動。插齒是除滾齒以外常用的一種利用展成法的切齒工藝。
4、剃齒:利用剃齒刀與被加工齒輪作自由嚙合運動,借助于兩者之間的相對滑移,從齒面上剃下很細的切屑,以提高齒面的精度。剃齒還可形成鼓形齒,用以改善齒面接觸區位置。剃齒在大批量生產中剃齒是非淬硬齒面常用的精加工方法。
5、磨齒:磨齒也有成形法和展成法兩種,磨齒加工是在磨齒機上對淬硬的齒輪進行齒廓的精加工,磨齒后,齒輪的精度可達6級以上。
齒條加工流程(參考了解):
齒條按規格尺寸煅料-齒條淬火調質-退火處理,去應力-齒條(直線度/形變)校直-齒條四面及端面銑削-齒條(直線度/形變)校直-斜齒條滾齒加工-直齒條滾齒加工-齒條精磨端面及四面-齒條齒面高頻淬火-齒條齒面硬度檢測-齒條(直線度/形變)校直-齒條(人工/自然/振動)時效處理-齒條(直線度/形變)校直(多次)-齒條齒形磨削(多次)-齒條加工中心打孔-齒條修形(清除雜質、四面倒角、擠棱、去毛刺、銳角倒鈍)-齒條公法線檢測-齒條齒形檢測-齒條三座標檢測-齒條包裝出貨
以上齒條加工相關說明,僅供參考了解,如有更新恕不另行通知,更多內容可向峰茂品牌廠家免費咨詢。
