齒輪齒條傳動相關說明:
1、齒輪與齒條在非標準安裝時,齒條的節線與分度線不再重合。標準安裝即為齒輪的分度圓與齒條的分度圓相切。
2、齒輪與齒條嚙合時,不論是否標準安裝,其嚙合角恒等于齒條的齒形角,也等于齒輪分度圓壓力角,齒輪的節圓也恒與分度圓重合。
3、齒條的基圓齒距是其兩相鄰齒廓同側直線的垂直距離,齒輪與齒條正確嚙合條件是基圓齒距相等。

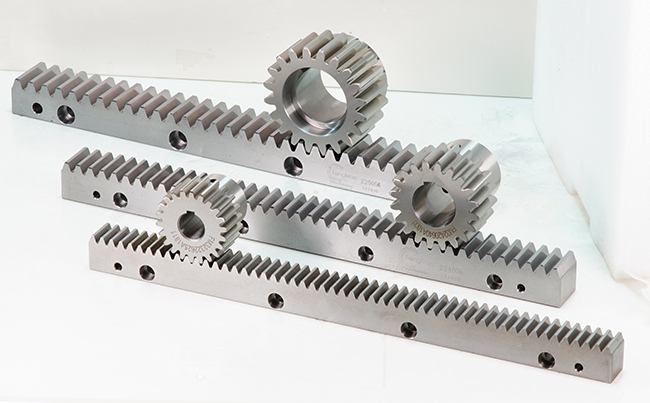

![齒輪齒條傳動相關說明 齒輪齒條傳動相關說明](http://gruporotulos.com/upload/201910/1570776174575078.jpg)
4、齒輪與齒條的實際嚙合線,即齒條頂線及齒輪齒頂圓與嚙合線的交點及之間的長度。
5、齒條作直線運動,齒輪作回轉運動,齒條可以看做一個齒數無窮多的齒輪的一部分,這時齒輪的各圓均變?yōu)橹本€,作為輪廓曲線的漸開線也變?yōu)橹本€。
6、其嚙合線與齒輪的基圓相切,由于齒條的基圓為無窮大,所以嚙合線與齒條基圓的切點在無窮遠處。
